Présentation et paramétrage

2.1 Gestion de projet GPRJ

1. Clic Fichier > Enregistrer sous.
   .gprj est l'extension du fichier projet Grafcet sauvegardé.

2.1.1 Modification du nom de projet

Lors de la création d’un projet GPRJ, Grafcet Editor le nommera par défaut "Projet". Afin d’être clair et de ne pas se perdre dans les projets d'automatisme que nous suivons, renommer ce nom :

Dans LINA Grafcet Editor :

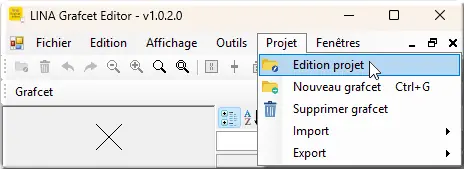

Figure 2 : menu Edition projet

1. Clic Projet > Edition projet.

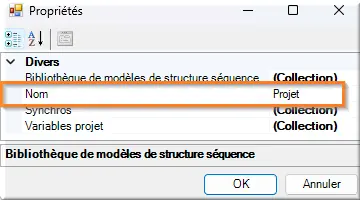

Figure 3 : Propriétés du projet

1. Clic Nom.

Ce nom peut être modifié afin que le projet soit identifié à un nom de projet plus parlant :

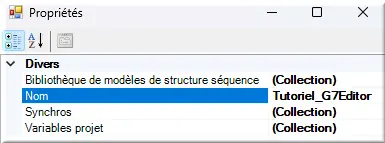

Figure 4 : Nom Tutoriel_G7Editor

1. Nom : Tutoriel_G7Editor ;
2. Clic Fichier > Enregistrer sous.

Le Grafcet sera sauvegardé sous le nom Tutoriel_G7Editor.gprj au format textuel JSON.
Le nom du projet peut être différent du nom du Grafcet car un projet peut inclure plusieurs SFC.

2.1.2 Création Variables projet

Si le projet n'a qu'un seul Grafcet, ce paragraphe peut être lu en diagonale.Pour un projet avec plusieurs Grafcet, il peut être nécessaire de partager des variables globales.
Pour créer des Variables projet de niveau global :

Figure 5 : Edition projet Propriétés

1. Clic Projet > Edition projet.

Dans Propriétés du projet > Divers :

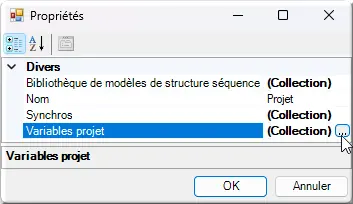

Figure 6 : Propriétés Variables projet

1. Clic Variables projet ;
2. Clic "…".

Il est maintenant possible d’ajouter des variables au projet.
Dans Variables > Membres :

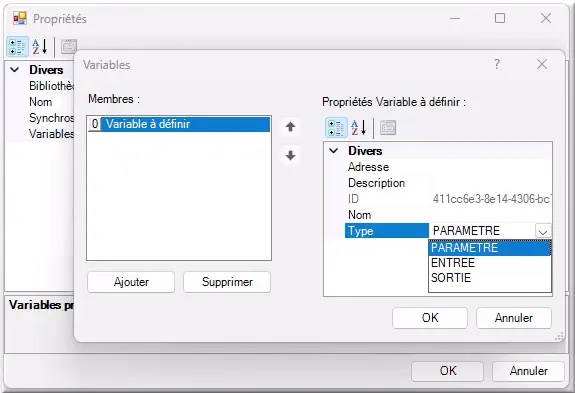

Figure 7 : Variables projet

Choisir Adresse, Description, Nom ainsi que Type de cette variable :

1. Clic 0 Variable à définir ;
2. Type : PARAMETRE.
